Prečo si zostava prítlačného valca zaslúži veľkú pozornosť
Dve peletové linky prebiehajú vedľa seba s rovnakou prstencovou matricou a rovnakou surovinou. Jeden udržiava výrobu hustých, rovnomerných peliet celé týždne; druhý začne robiť viac jemných, vibruje a odoberá nerovnomerný prúd. Keď sa otvorí druhé vedenie, zvyčajným vinníkom je zostava prítlačného valca: opotrebovaná škrupina, uvoľnené ložisko alebo chybné tesnenie, ktoré prepúšťa prach do maziva.
Krátka verzia je, že zostava prítlačného valca dostáva viac zaťaženia a oderu ako ktorákoľvek iná časť v lisovacej komore. Rozhoduje o tom, ako rovnomerne je materiálové lôžko stlačené a ako dlho vydrží prstencová matrica. Zaobchádzanie s ním ako s presným komponentom a nie s generickým náhradným dielom je najrýchlejší spôsob, ako obmedziť neplánované zastávky.
Jedno objasnenie predtým, ako pôjdeme ďalej. Pojem zostava prítlačného valca sa tiež objavuje v strojoch na spracovanie a nanášanie kotúča, kde zvyčajne znamená štrbinový alebo podávací valec. Tento článok sleduje význam granulačného priemyslu: valcová jednotka, ktorá pretláča krmivo, biomasu alebo hnojivo cez otvory prstencovej matrice.
Čo robí zostava tlakového valca v peletovom mlyne
V typickom mlyne na pelety s prstencovou matricou sa matrica otáča okolo valcov. Každá zostava prítlačného valca sedí na excentrickom hriadeli a hydraulický, pneumatický alebo mechanický systém tlačí valec smerom von proti vnútornému povrchu matrice. Trenie medzi matricou, materiálom a plášťom otáča valec, materiál sa vtláča do otvorov matrice a stacionárny nôž reže pelety, keď vychádzajú.
Kľúčovým bodom je, že celá prítlačná sila stroja prechádza touto zostavou. Preto stav montáže mení peletu takmer okamžite.

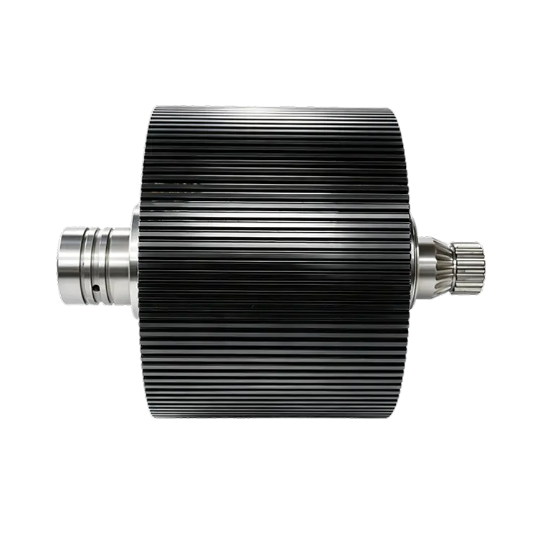

Plášť valčeka je pracovná plocha
Škrupina je odnímateľná vonkajšia vrstva, ktorá sa dotýka lôžka materiálu. Absorbuje abrazívne opotrebenie zo suroviny, únavu z každej rotácie a teplo z nepretržitého stláčania. Jeho vonkajší priemer a šírka sú prispôsobené prstencovej matrici a jej povrchová tvrdosť je hlavným faktorom životnosti.
Ložiská, tesnenia a excentrický hriadeľ vykonávajú zostávajúcu prácu
Za plášťom prenášajú valčekové ložiská radiálne zaťaženie, tesnenia odvádzajú jemné častice a vlhkosť od ložiska a excentrický hriadeľ umožňuje nastavenie polohy valčeka vzhľadom na matricu. Porucha ktorejkoľvek z týchto častí je zvonku ťažko viditeľná, napriek tomu skracuje životnosť celej zostavy, pričom škrupina stále vyzerá prijateľne.
Hlavné komponenty zostavy prítlačného valca
Typická jednotka pozostáva z plášťa valca, jedného alebo dvoch ložísk, excentrického hriadeľa, olejových tesnení a upevňovacích prvkov. Každý komponent má definovanú povinnosť a každý zlyhá iným spôsobom. Ich porovnanie vedľa seba uľahčuje rutinnú kontrolu.
| Komponent | Primárna funkcia | Najčastejšie zlyhanie |
|---|---|---|
| Plášť valčeka | Stláča materiálové lôžko proti prstencovej matrici | Ploché opotrebovanie, stupňovité opotrebovanie, praskanie povrchu |
| Valčekové ložiská | Prenášajte radiálne zaťaženie, kým sa škrupina otáča | Prehrievanie, jamky, odlupovanie |
| Excentrický hriadeľ | Podporuje zostavu a upravuje medzeru medzi valčekom a matricou | Únava, ohnutie, poškodené drážky |
| Olejové tesnenia | Udržujte mastnotu a blokujte prach a vlhkosť | Únik, roztrhané pery, kontaminácia |
| Spojovacie prvky a rozpery | Držte predpätie ložiska a vôľu chodu | Uvoľnenie, korózia |
Známky zlyhania zostavy prítlačného valca
Prvé varovania sa objavia na dvoch miestach naraz: peleta a stroj. Ak sa hustota peliet stane nerovnomernou, jemné častice sa zvýšia a mlyn vibruje alebo odoberá nerovnomerný prúd, pred obviňovaním prstencovej matrice skontrolujte zostavu valca.
- Nerovnomerná tvrdosť peliet alebo stúpajúci podiel jemných častíc
- Vibrácie alebo klepanie z lisovacej komory
- Plochý alebo stupňovitý vzor opotrebovania na plášti valca
- Ložiskové puzdro, ktoré je horúce na dotyk
- Stmavnuté mazivo alebo mazivo obsahujúce kovové častice
Opotrebenie škrupiny sa prejaví najskôr v kvalite peliet
Opotrebenie škrupiny je zriedka jednotné. Škrupina, ktorá stratila svoj pôvodný profil, nemôže stlačiť materiál rovnomerne, takže tlak klesá tam, kde je opotrebovanie najhlbšie a nasleduje hustota peliet. Keď opotrebenie prenikne cez vytvrdenú vrstvu, dlhší chod iba plytvá energiou a riskuje poškodenie matrice.
Porucha ložiska a tesnenia končí zaseknutou zostavou
Keď tesnenie zlyhá, jemné častice sa zmiešajú s mazivom a pôsobia ako brúsna pasta vo vnútri ložiska. Najprv sa objaví teplo, potom hluk, potom vôľa, potom zadreté alebo roztočené ložisko, ktoré ničí excentrický hriadeľ. V tomto štádiu má výmena iba plášťa malý zmysel, pretože nosné časti sú už poškodené.
Čo je potrebné skontrolovať pred kúpou náhradného dielu
V porovnaní s prstencovou matricou je zostava prítlačného valca menším nákupom, ale má predimenzovaný vplyv na dobu prevádzky a konzistenciu peliet. Nasledujúce kontroly sa vzťahujú na krmivá, biomasu a hnojivá.
Začnite radšej strojom ako katalógom. Použite číslo dielu výrobcu mlyna alebo zmerajte šírku valca, vonkajší priemer a geometriu hriadeľa. Zostava musí vyhovovať vnútornému priemeru prstencovej matrice a rozsahu nastavenia excentrického systému.
Potom spochybňujte materiál a tepelné spracovanie. Dobré škrupiny sú legovaná oceľ, priebežne kalená alebo cementovaná na hrubo 58 až 62 HRC . Mäkšia škrupina sa rýchlo opotrebuje; príliš tvrdá škrupina riskuje prasknutie pri nárazovom zaťažení.
Skontrolujte aj balenie ložísk: typ a číslo ložiska, spôsob predpätia a špecifikáciu maziva. Ložisko, ktoré jednoducho sedí, ale má nižšie hodnotenie, zlyhá na začiatku nepretržitej výroby.
Potvrďte kritické rozmery a tolerancie. Vonkajší priemer plášťa valca ovplyvňuje medzeru medzi valcom a matricou a hádzanie ovplyvňuje rovnomerné stlačenie. Pýtajte sa radšej na namerané hodnoty ako katalógové čísla.
Nakoniec sa pozrite na procesnú kontrolu dodávateľa. Konzistentné výsledky pochádzajú z kontrolovanej suroviny, kovania, tepelného spracovania a konečného obrábania. Dodávateľovi, ktorý riadi celý reťazec, sa dá ľahšie dôverovať ako dodávateľovi, ktorý iba montuje nakúpené diely.
- Šírka valčeka, vonkajší priemer a uloženie hriadeľa
- Kvalita materiálu a rozsah tvrdosti, zvyčajne 58 až 62 HRC
- Typ ložiska, počet, predpätie a mazivo
- Kruhosť, hádzanie a povrchová úprava
- Riadenie procesu od suroviny až po finálne obrábanie
Výmena na úrovni montáže verzus iba škrupina
Výmena kompletnej zostavy prináša predpäté ložiská, správne umiestnené tesnenia a nový pracovný povrch v jednom zábere. Odstraňuje tiež riziko, že skryté opotrebovanie ložiska alebo hriadeľa skracuje životnosť nového plášťa. Plánované prestoje sa dajú ľahšie predvídať, pretože prácu dokončíte jedným zastavením.
Nákup iba plášťa má zmysel, keď bol skontrolovaný existujúci hriadeľ, vôľa ložísk je stále v rámci špecifikácií a stará jednotka nevykazuje žiadne známky tepla alebo kontaminácie. Pri kontinuálnej výrobe si väčšina tímov aj tak vyberá kompletnú montáž, pretože cenový rozdiel je malý v porovnaní s druhou poruchou vo vnútri lisovacej komory.
Návyky údržby, ktoré predlžujú životnosť zostavy
Prvou líniou obrany je disciplína mazania. Dodržujte stupeň a interval maziva výrobcu mlyna; bežným pravidlom v prašných podmienkach je premazávanie valčekov každých osem prevádzkových hodín. Nenaťahujte interval len preto, že sa stroj zdá tichý.
Počas každodenného obchádzania skontrolujte vôľu ložísk a teplotu puzdra. Včasná detekcia vôle zabraňuje pretáčaniu ložiska na hriadeli, čo je jeden z najdrahších spôsobov zlyhania v lisovacej zóne. Ak mlyn používa viac ako jeden valec, otáčajte zostavy tak, aby opotrebenie zostalo vyvážené a prstencová matrica udržala rovnomerné zaťaženie.
Urobte z každej výmeny prstenca kontrolný bod. Plánovaná zastávka je najlacnejším momentom na meranie priemeru plášťa, kontrolu tesnení a obnovenie maziva.
Zrátané a podčiarknuté
Zostava prítlačného valca je v strede najnáročnejšej práce mlyna na pelety. Jeho práca je jednoduchá, ale jeho konštrukcia, opotrebovanie a výmena majú veľký vplyv na dobu prevádzky a kvalitu peliet. Skontrolujte škrupinu a vypočujte si ložisko, vymeňte zostavu ako zhodný systém a nie ako hrsť dielov, ktoré náhodou pasujú, a dodržujte plán mazania. Tieto tri návyky vrátia viac prevádzkyschopnosti ako takmer ktorákoľvek iná rutina údržby v závode.
