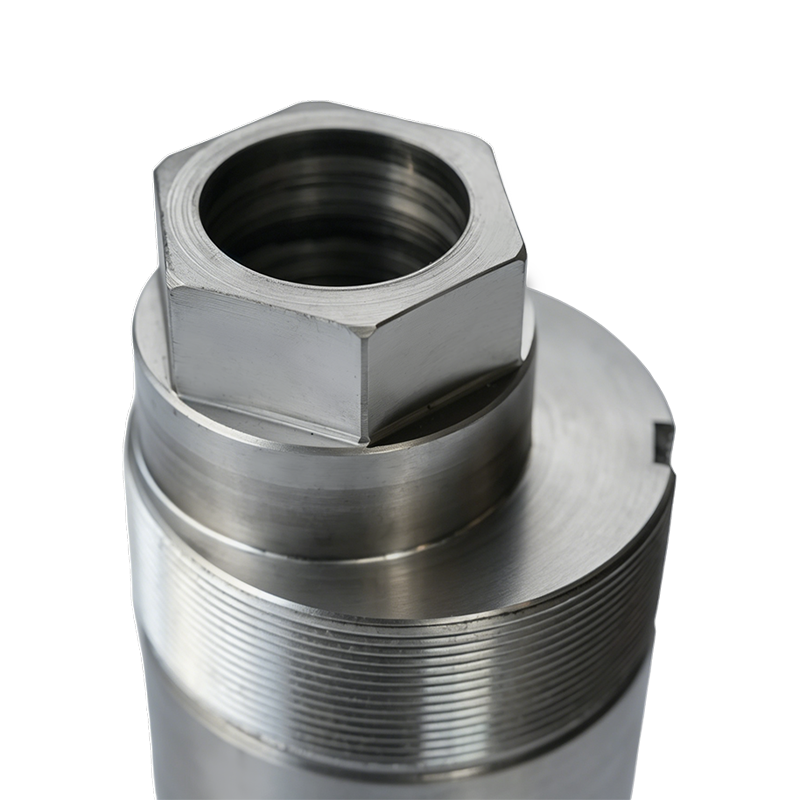

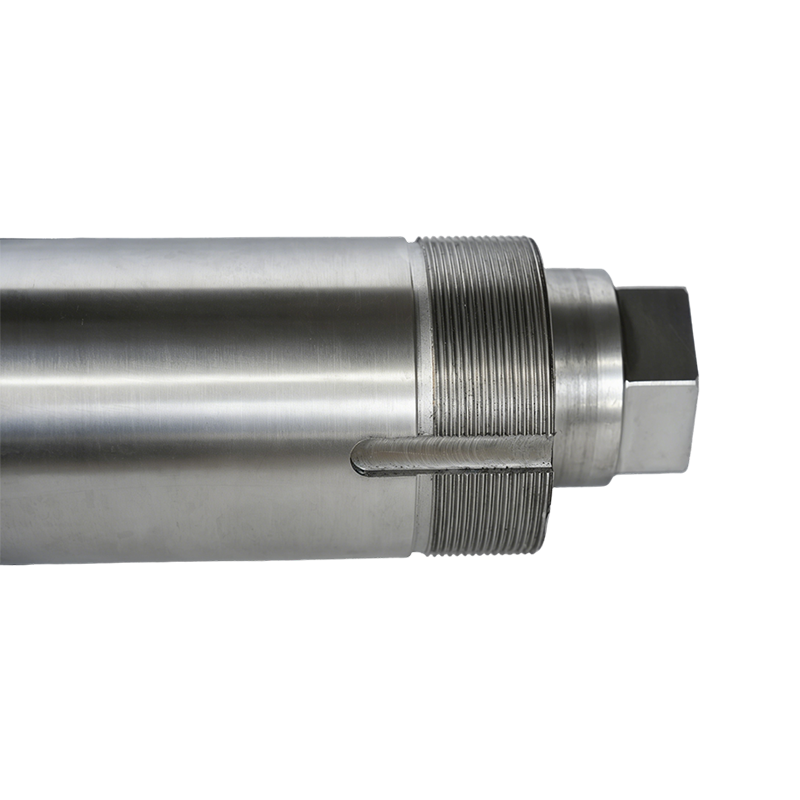

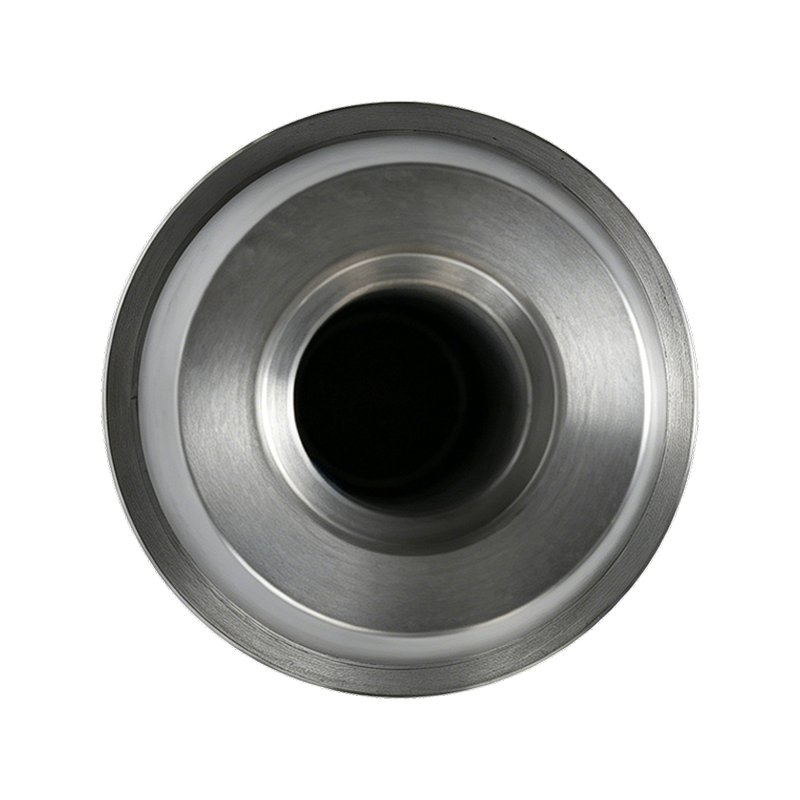

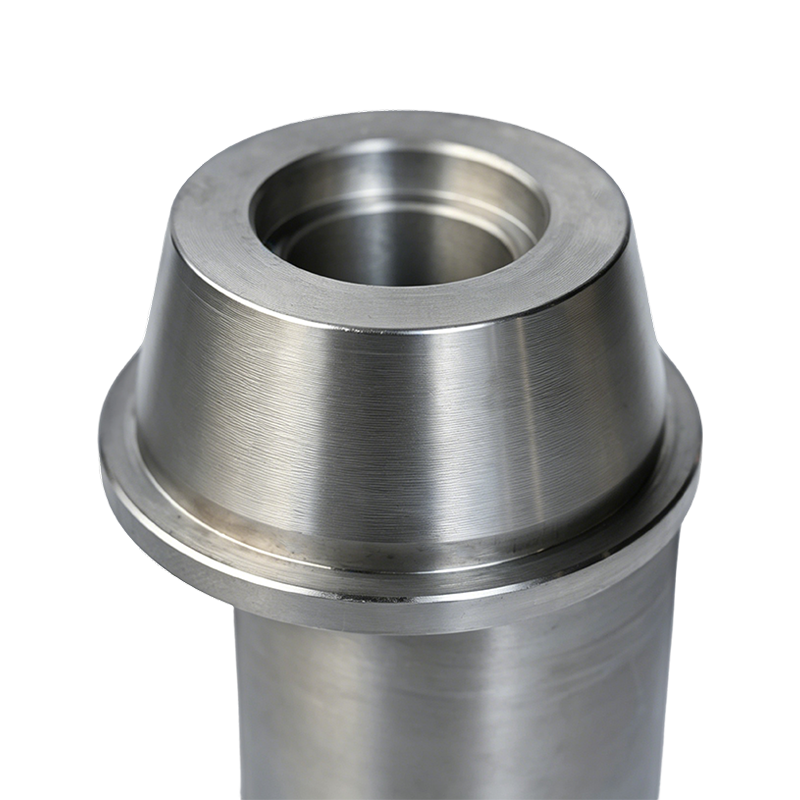

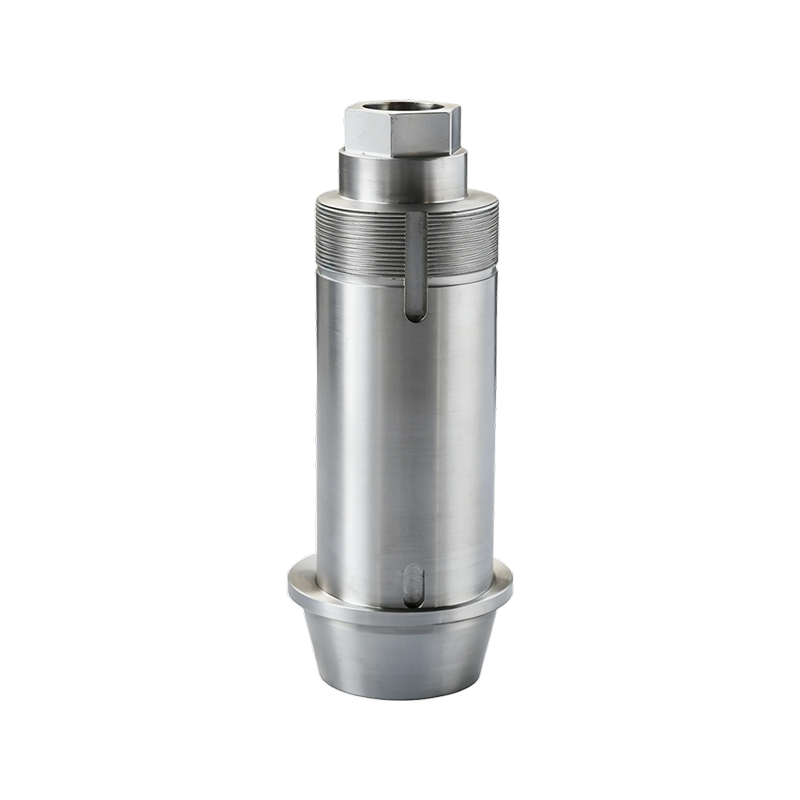

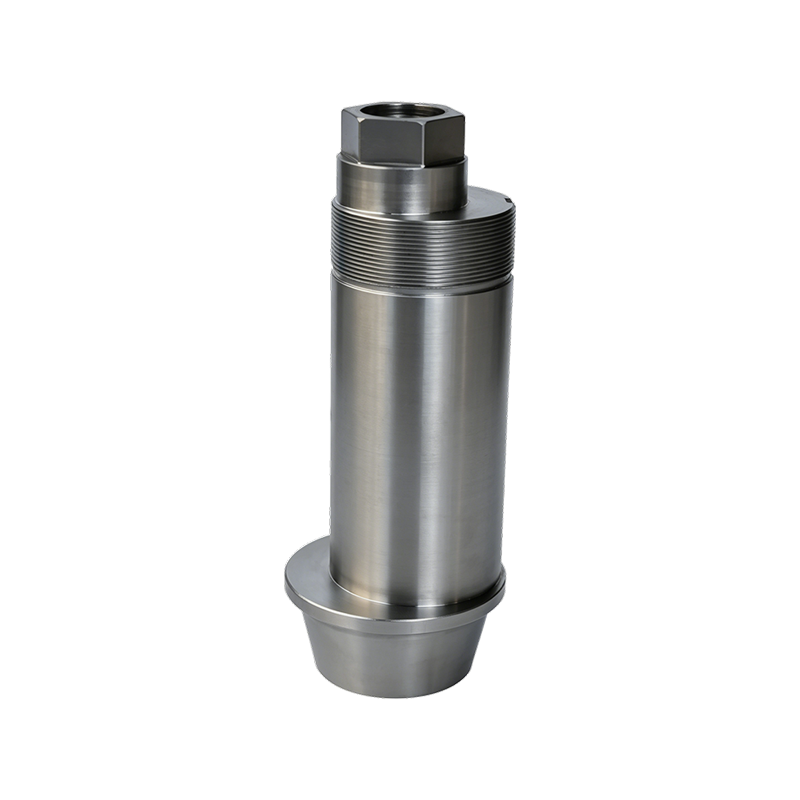

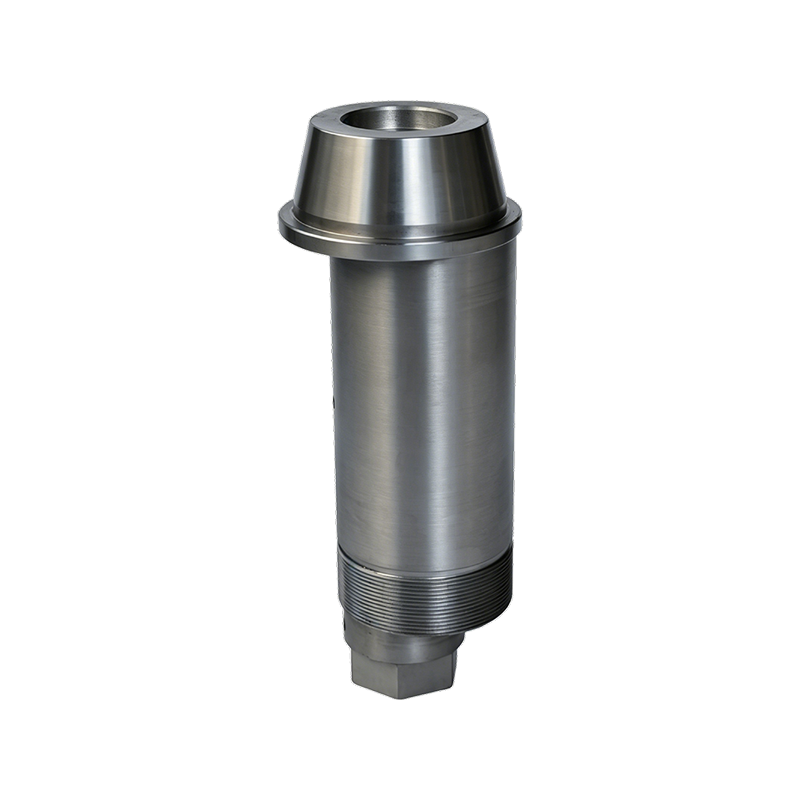

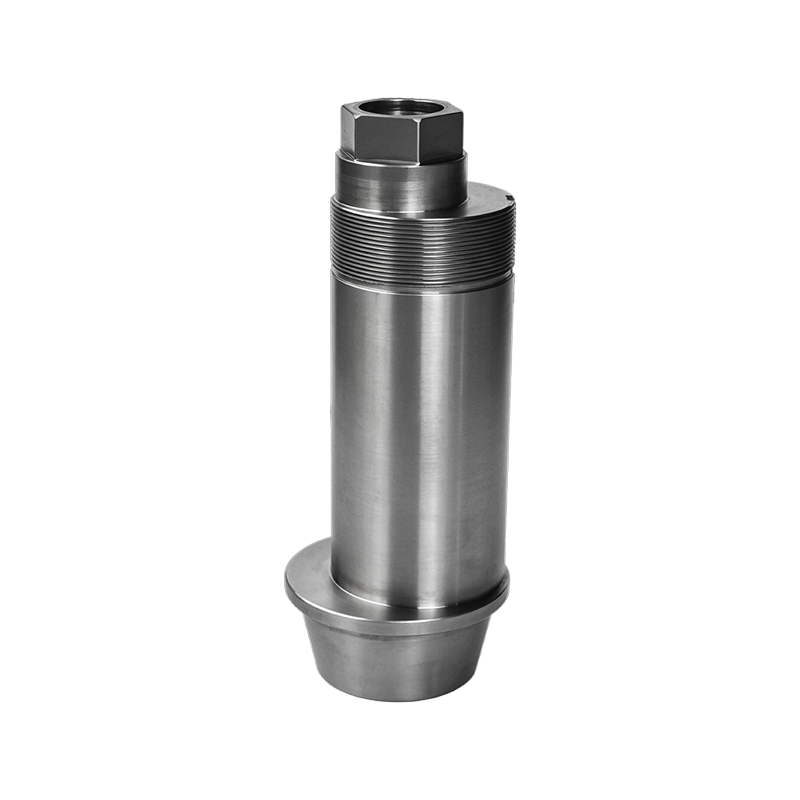

Výrobca kovaných excentrických hriadeľov z legovanej ocele

Excentrický hriadeľ je jednou z mála častí v mlyne na pelety, kde zlomok milimetra chyby obrábania môže znížiť kvalitu peliet počas celého výrobného cyklu. Pre kupujúcich, ktorí porovnávajú kované diely z rôznych tovární, aby pochopili, čo „excentrický“ vlastne ovláda a ako sa vyrába, pomáha oddeliť presný komponent od dielu, ktorý rovnako vyzerá len na technickom liste.

Čo vlastne excentrický hriadeľ ovláda

Na rozdiel od priameho hriadeľa je excentrický hriadeľ opracovaný s ložiskovým čapom odsadeným od jeho stredovej čiary. Tento posun nastavuje presnú medzeru medzi plášť valca na pelety a prstencovej matrice a v mnohých konštrukciách mlynov sa hriadeľ môže mierne otáčať, aby sa nastavila medzera, keď sa plášť valca opotrebováva. Pomýlite si ofset alebo ho nechajte vychýliť z tolerancie a valec buď príliš drhne matricu alebo zanecháva príliš veľa vôle, čo sa okamžite prejaví ako zlá kvalita peliet alebo abnormálne opotrebovanie matrice.

Ako sa vyrábajú excentrické hriadele

Spoľahlivé excentrické hriadele začínajú ako kované polotovary a nie diely vyrezané z tyčového materiálu, pretože kovanie vyrovnáva tok zŕn ocele pozdĺž tvaru hriadeľa a poskytuje mu lepšiu odolnosť proti únave pri opakovanom rotačnom zaťažení. Po kovaní prechádza hriadeľ hrubým sústružením, tepelným spracovaním na pevnosť jadra a presným brúsením na povrchoch čapu, pretože sedlá ložísk a excentrické odsadenie musia udržiavať pevné tolerancie, aby hriadeľ fungoval správne.

Bežné triedy materiálov

Čo skontrolovať pred zadaním objednávky

• Uistite sa, že hriadeľ je kovaný, nie je vyrezaný z okrúhlych tyčí, najmä pre vysokovýkonné alebo vysokovýkonné mlyny.
• Požiadajte o presný rozmer odsadenia excentra a jeho tolerančný rozsah, nielen o celkovú dĺžku a priemer hriadeľa.
• Požiadajte o špecifikáciu tepelného spracovania, pretože tvrdosť jadra ovplyvňuje únavovú životnosť pri nepretržitom rotačnom zaťažení.
• Skontrolujte, či povrchová úprava a zaoblenie čapu ložiska sú v rámci tesnej tolerancie, pretože drsné alebo neguľaté čapy rýchlo skracujú životnosť ložiska.
• Skontrolujte, či je hriadeľ rozmerovo prispôsobený vášmu existujúcemu zostava prítlačného valca a ložiskové puzdro pred hromadnou objednávkou.

Známky opotrebovania a načasovanie výmeny

Excentrický hriadeľ sa opotrebováva pomalšie ako plášť valčeka alebo matrica okolo neho, ale akonáhle ložiskový čap vytvorí ryhy, jamky alebo merateľné vôle, mal by byť vymenený a nie znovu použitý, pretože opotrebovaný čap takmer okamžite poškodí nové ložisko. Nezvyčajné vibrácie, abnormálne teplo ložiska alebo ťažkosti s udržaním konzistentnej medzery medzi valčekom a matricou po nastavení sú bežné prvé príznaky toho, že hriadeľ, nielen ložisko, potrebuje pozornosť. Kupujúci prevádzkujúci nepretržitú viaczmennú prevádzku často kontrolujú šachty počas plánovanej údržby namiesto čakania na poruchu.

Anhui Jindingsheng Machinery Co., Ltd. kuje a obrába excentrické hriadele vo svojej prevádzke v Guangde, Anhui, pričom proces od surového polotovaru cez kovanie, tepelné spracovanie a presné brúsenie prebieha pod jednou strechou. Tým sa udržujú rozmery ofsetu a tolerancie čapu konzistentné v rámci výrobnej šarže, čo je dôležité pre kupujúcich, ktorí si objednávajú viacero hriadeľov pre rovnakú frézovaciu linku. Továreň tiež dodáva zodpovedajúce vnútorné komponenty , ako sú ložiskové upchávky a olejové odlučovače, ktoré sa spárujú s hriadeľom, a dodávajú výrobcom krmiva a biomasy v Ázii, Európe a Amerike s veľkoobchodnými cenami pre opakované objednávky B2B.

FAQ

Otázka: Čo znamená „excentrický“ na tomto type hriadeľa?
Odpoveď: Znamená to, že ložiskový čap hriadeľa je opracovaný mimo stred od hlavnej osi hriadeľa o nastavenú hodnotu, čo umožňuje zostave valčeka sedieť v špecifickej nastaviteľnej vzdialenosti od prstencovej matrice.

Otázka: Môžem požiadať o vlastný rozmer posunu?
Odpoveď: Áno, väčšina tovární dokáže obrábať na vlastný ofset, ak poskytnete výkres alebo pracovnú vzdialenosť, ktorú vaša fréza vyžaduje, hoci zákazkové objednávky zvyčajne obsahujú minimálne množstvo objednávky.

Otázka: Prečo sa dva hriadele s rovnakým priemerom niekedy nezamieňajú?
Odpoveď: Aj pri zhodných priemeroch môžu rozdiely v rozmere odsadenia, polohe drážky pre pero alebo celkovej dĺžke spôsobiť, že hriadele nebudú kompatibilné, takže je bezpečnejšie porovnávať s výkresom alebo vzorkou ako samotný priemer.

Otázka: Mám vymeniť hriadeľ a ložiská súčasne?
Odpoveď: Ak čap vykazuje opotrebovanie, samotná výmena ložísk problém nevyrieši, pretože opotrebovaný povrch čapu rýchlo poškodí nové ložiská; spoľahlivejším prístupom je spoločná kontrola oboch počas prestavby.

Otázka: Je 42CrMo vždy lepšou voľbou ako oceľ 40Cr alebo 45#?
A: Nie automaticky. 42CrMo ponúka vyššiu pevnosť a odolnosť proti únave, čo vyhovuje vysokovýkonným alebo vysokovýkonným linkám, ale pre aplikácie s ľahším zaťažením alebo rozpočet citlivejšie môže byť oceľ 40Cr alebo 45# cenovo výhodnejšia pre skutočné zaťaženie, ktoré hriadeľ uvidí.
